Ворота для гаража своими руками

3a7c279542c9bb6f6ff7af2da415e9df

На строительном рынке можно найти различные варианты гаражных ворот в разных ценовых категориях, удовлетворяющих запросы любого потребителя. Однако, всегда, находятся умельцы, желающие изготовить ворота для гаража своими руками, тем более если под рукой для этого есть сварочное оборудование. Одни хотят сэкономить, другие просто все делают своими руками. В статье представлена инструкция по изготовлению распашных ворот для гаража.

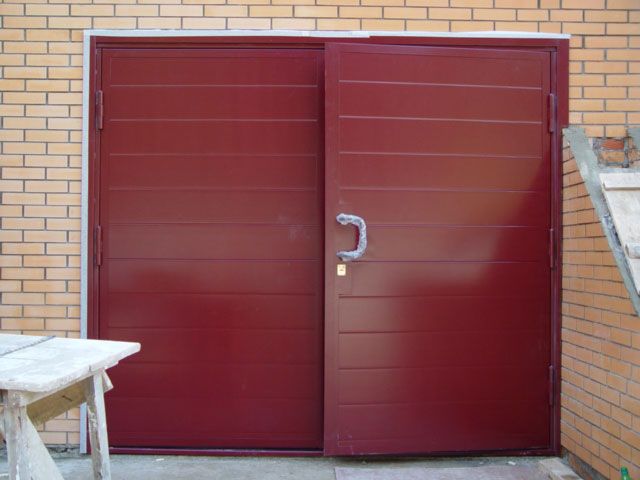

Распашные ворота без калитки

Фото 1. Распашные ворота без калитки

Распашные ворота – наиболее простые в изготовлении, пригодные для оборудования ими гаража. Для изготовления потребуется умение пользоваться сварочным оборудованием, слесарным инструментом.

Материалы и инструменты:

  • Профильная труба удобного размера для изготовления рамы ворот;
  • Профильная труба для изготовления каркаса створ и ребер жесткости ворот;
  • Угольник металлический;
  • Петли гаражные по три на каждую створку ворот;
  • Листовой металл толщиной 2-3 мм;
  • Металлический прут;
  • Металлический профиль;
  • Сварочный аппарат и электроды;
  • Наличие электричества или электрогенератор, с мощностью, достаточной для работы сварочного и другого оборудования;
  • Болгарка с отрезными и шлифовальными кругами;
  • Шлифовальная машинка;
  • Рулетка;
  • Угольники большие слесарные металлические;
  • Уровень (ватерпас);
  • Дрель и сверлильный станок с набором сверл по металлу;
  • Шуруповерт и набор саморезов;
  • Утеплитель;
  • Фанера или другой аналогичный материал;
  • Грунтовка и краска для наружных работ;
  • Кисти или валики для окрашивания;
  • Монтажная пена.

Размеры ворот для гаража своими руками определяются в соответствии с габаритами автомобиля под который изготавливают ворота для гаража своими руками. В качестве рамы и каркаса используем профильную трубу. Ворота, для упрощения работы, будут без калитки. Впрочем сделать её несложно, освоив основные этапы работы, для этого даже не понадобится чертеж.

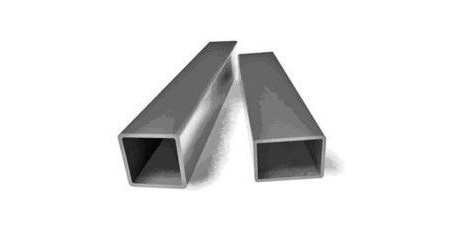

Профильная труба, из которой изготовим раму и створы ворот

Фото 2. Профильная труба, из которой изготовим раму и створы ворот.

Изготавливаем каркас для ворот

Для того, чтобы изготовить ворота для гаража своими руками первым делом следует выбирать ровную площадку, в качестве места изготовления можно использовать фундамент гаража, дома. Если найти удобное место нет возможности, то изготавливаем подобие столбиков фундамента. Расстояние между ними равно размерам будущей рамы. Выравниваем опору – место работы относительно горизонта. Отмеряем четыре профильных трубы, необходимых размеров. Соединяем между собой по углам, как показано на фото ниже. Профильную трубу необходимо чуть приподнять над основанием.

16

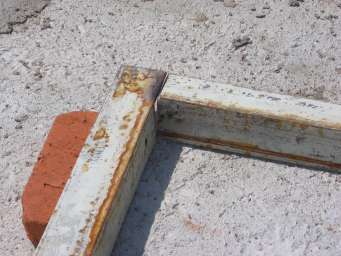

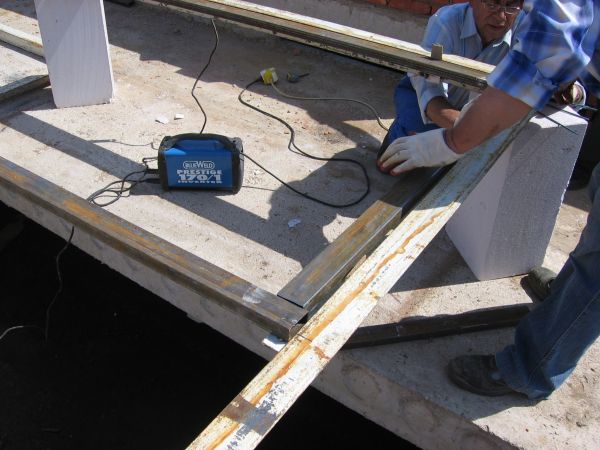

Место соединения профильной трубы ровном на монолитном фундаменте

Фото 3. Место соединения профильной трубы ровном на монолитном фундаменте.

Профильные трубы следует приподнять над площадкой, например с помощью кирпичей, как показано на фото ниже и тщательно выравниваем, так чтобы сваренная конструкция находилась в единой плоскости.

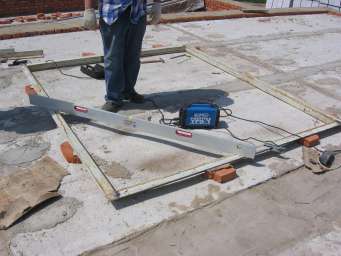

Рама в сборе, приподнятая для удобства сварки и выравнивания в единой плоскости

Фото 4. Рама в сборе, приподнятая для удобства сварки и выравнивания в единой плоскости.

Свариваем раму по углам. При сварке постоянно сверяем горизонтальный уровень как показано на рисунке выше, а также каждый элемент конструкции по отдельности. Важно добиться идеального выравнивания труб. Если на этом этапе допустить оплошность исправить её, без использования кувалды, будет практически невозможно. После надежного соединения и шлифования сварочных швов.

Не менее важно проверять углы рамы, нельзя допускать перекосов

Фото 5. Не менее важно проверять углы рамы, нельзя допускать перекосов.

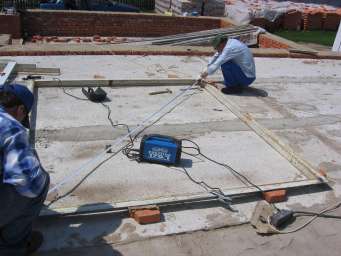

Сверяем расстояния между противоположными углами

Фото 6. Сверяем расстояния между противоположными углами.

Делаем опорные площадки, для крепления рамы к стене гаража, из металлических пластин. Не забудьте о том как рама будет крепиться к стене гаража. Выберите как будет лучше выполнить это крепление, сваркой к металлическим закладным или соединение, рамы со стеной гаража, анкерными болтами. В последнем случае не забывайте об отверстиях для анкеров.

Изготавливаем створы ворот

Створы ворот должны быть в единой плоскости с рамой.  Для удобства работы со створами, временно приварим опоры снизу. Необходимо 12 металлических опор по две пластины на коротких (вертикальных) и по четыре на длинных (горизонтальных) трубах рамы. Смотри фото ниже.

Внимание! Пластину, которая видна на фотографии, необходимо сделать больше, для надежного размещения на ней деталей створ.

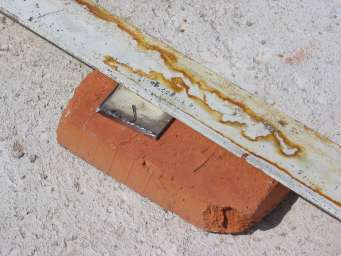

Временная соединение пластин, на которые разместим створы ворот

Фото 7. Временная соединение пластин, на которые разместим створы ворот

По внутреннему периметру рамы, на опорные пластины кладем детали створ. Правая левая створы состоят из четырех отрезков труб. Для хорошего закрывания, в будущем, между рамой и внутренней стороной створы необходимо оставить зазор. На стороне крепления шарниров – это толщина половинок  дверных петель, а с других сторон  0,7 сантиметров.

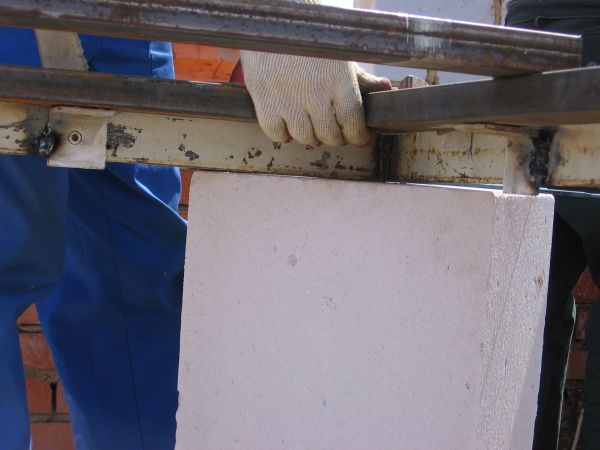

Установка нижней створы ворот, справа виден фиксирующий упор

Установка нижней створы ворот, справа виден фиксирующий упор

Фото 8. Установка нижней створы ворот, справа виден фиксирующий упор

Если рама была изготовлена правильно, то створы ворот, повторяющие контур рамы, изготовить легко. Тем не менее, процедуру выравнивания углов и уровень повторите также тщательно (см. фото 4-6).

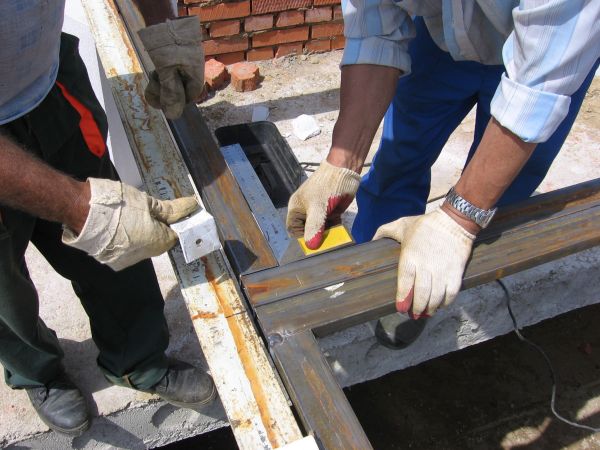

Этап соединения углов створ ворот

Фото 9. Этап соединения углов створ ворот

После надежной сварки углов для усиления конструкции дверей устанавливаем диагональные или продольные и вертикальные ребра жесткости. Их делаем также из труб или из уголков. Количество ребер необходимо для повышения надежности дверей.

Угловые швы тщательно шлифуем. Это необходимо для аккуратного соединения с металлическими листами двери.

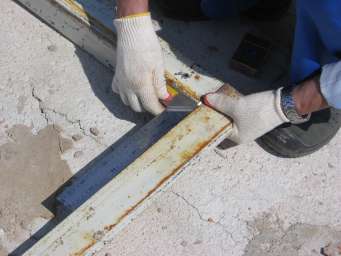

Процесс шлифования сварных швов

Фото 10. Процесс шлифования сварных швов

Делаем разметку листов металла. Учтите зазоры 0,7 см между рамой и воротами, их необходимо закрыть листами металла. Учтите также, что с левой стороны серединной стороны металл отрезают заподлицо, а с правой на 2-3 см больше. Это делается для того, чтобы дверь в сомкнутом состоянии не имела щелей. Со стороны крепления петель лист приваривают встык с каркасом ворот.

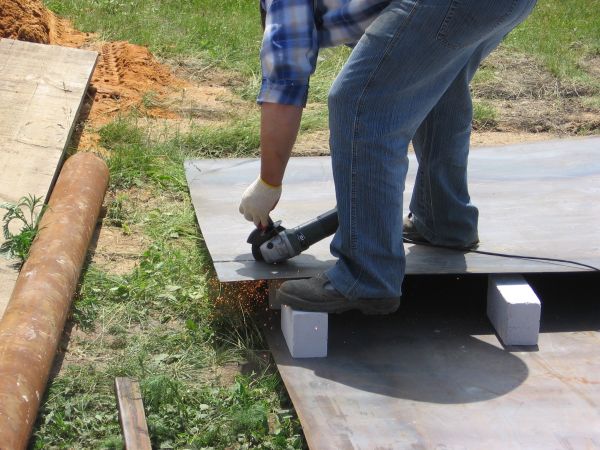

На ровной поверхности отрезаем размеченный металлический лист

Фото 11. На ровной поверхности отрезаем размеченный металлический лист

Лист прикладываем на створы ворот и привариваем к ним. Сварку выполняем на горизонтальной поверхности, поэтому предусмотрите размещение на такой высоте от пола, чтобы сварщику было удобно работать.

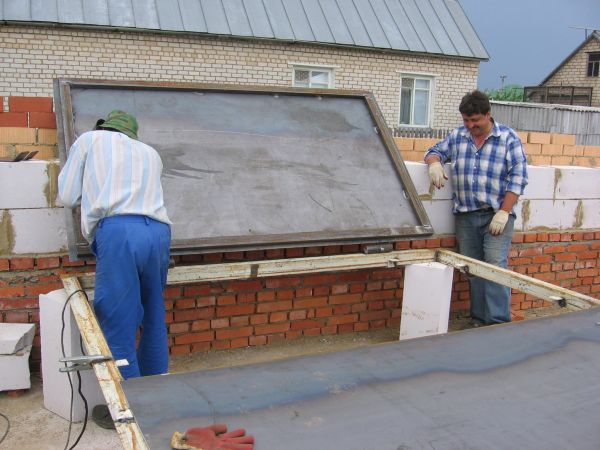

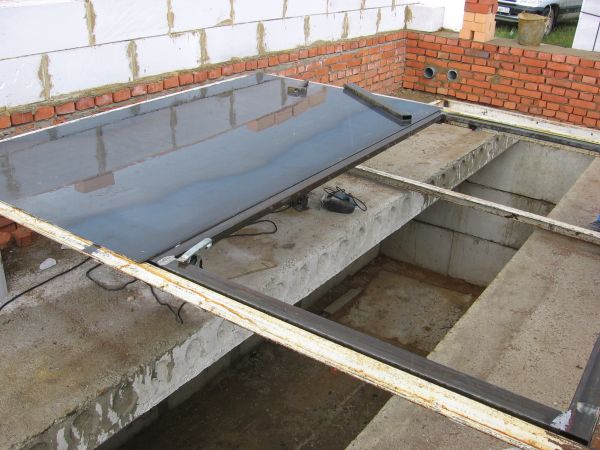

Сварщику при таком размещении конструкции ворот неудобно работать снизу

Фото 12. Сварщику при таком размещении конструкции ворот неудобно работать снизу

Устанавливаем петли

Последний этап сварных работ – это установка петель на ворота. Данный этап является самым сложным во всем процессе сборки ворот для гаража своими руками. От установки зависит правильность закрывания  дверей. Двери можно устанавливать в горизонтальной и вертикальной плоскостях. В нашем варианте, при тяжелых воротах, установим петли при горизонтальном размещении дверей.

Вынимаем их из рамы, отмечаем расстояние на котором петли будут приварены к дверям. Обратите внимание на правильность приваривания петель к воротам. Дальнейшая работа требует смекалки и помощь для удержания створ в правильном положении, при сварке петель.

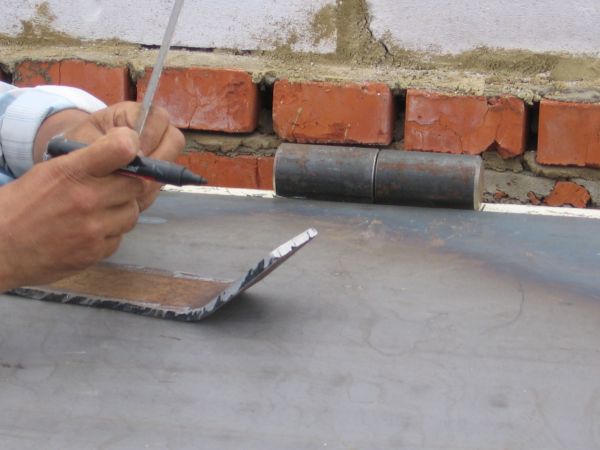

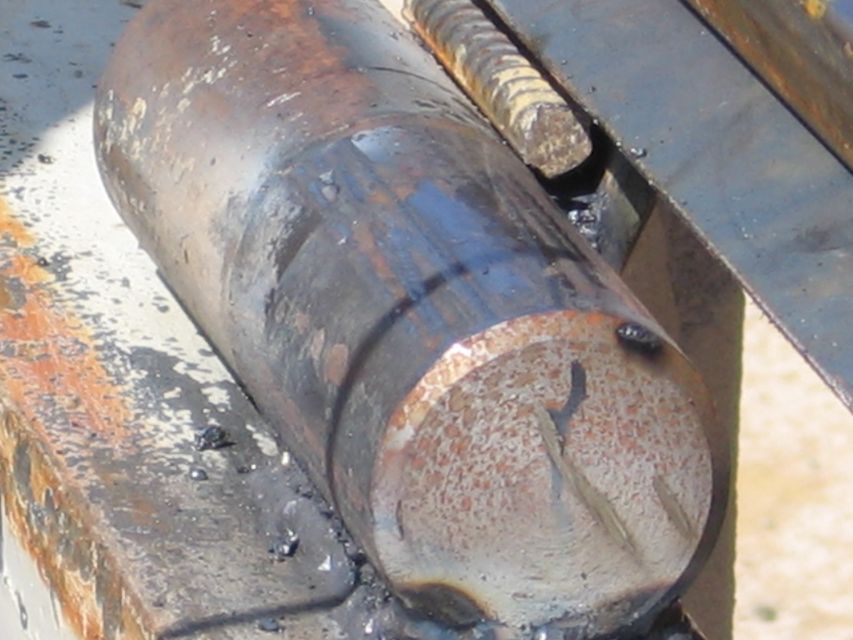

Сварка петель к раме

Сварка петель к раме

Сварка петель к раме

Сварка петель к раме

Фото 13. Сварка петель к раме.

Покраска ворот

Когда самодельные ворота для гаража собраны, необходимо придать им привлекательный внешний вид. Для этого шлифовальной машинкой с поверхностей металла снимаем окалину и ржавчину Покрываем металл грунтовкой в два-три слоя, красим эмалью, стойкой к перепадах температуры.

Устанавливаем замок

Сделать это лучше в вертикальном положении двери. Не забудьте, болгаркой, срезать упоры, на которых лежали ворота. При установке замка используйте инструкцию по его установке. Замок желательно приобрести заранее, до изготовления ворот. Возможно в конструкции замка, имеется особенность и при изготовлении ворот это необходимо учесть.

Утепляем дверь

Зимы в России достаточно суровые и для распашных металлических ворот для гаража, которые мы только что изготовили своими руками, весьма актуален вопрос утепления. В качестве утеплителя гаражных ворот используем пенопласт или более современные аналогичные панели. Делаем разметку. Ножом вырезаем куски необходимого размера. Между металлом и пенопластом желательно оставить некоторое расстояние с помощью деревянных реек. Прикрепить их к металлу можно жидкими гвоздями. Далее заполняем пространство утеплителем. Промежутки, между утеплителем, заполняем монтажной пеной. Оставшиеся мостики холода, на ребрах жесткости, закрываем фольгированным утеплителем, который приклеиваем жидкими гвоздями. Утеплителем покрывать всю поверхность дверей. Оставляем на некоторое время для высыхания клея и монтажной пены. Вырезаем по размерам фанеру, пропитываем её составом для придания устойчивости к гниению. После высыхание его крепим к створам и ребрам жесткости на саморезы.

Все, ворота готовы! Осталось установить их на место. Надеемся, прочитав статью, вы получили знания для того, чтобы уметь изготавливать распашные ворота для гаража своими руками.
