Стусло своими руками

Стусло — приспособление, используемое при столярных работах в качестве шаблона, для отрезания под правильным углом, соединяемых частей досок (плинтусов).

Практически ни один столяр не обходится без стусла. Оно используется для отрезания:

  • деревянных половых плинтусов
  • полиуретановых или пенопластовых потолочных плинтусов;
  • дверных и оконных наличников;
  • изготовления багетов;
  • кабель-каналов.

Аккуратно соединенные концы плинтусов, наличников и других деталей смотрятся очень эстетично, придают помещению опрятный вид.

Различают запилы плинтусов двух типов:

  • внутренний угол;
  • наружный угол.

Конечно, стусло можно купить в магазине. Различают три основных вида стусел.

  • Поворотное стусло.
  • Стусло в виде желоба с фиксированными угловыми пропилами.
  • Магнитное стусло.

Два первых выглядят вот так (фото 1.), магнитное стусло выглядит так (фото 2.). Изготавливают их из металла, пластмассы, дерева. Однако, если стусло требуется всего на один-два раза, например, для замены половых или потолочных плинтусов для завершения ремонта, то проще сделать стусло своими руками из дерева.

Различные типы стусло и пилы к ним

Фото 1. Различные типы стусла и пилы к ним

Магнитное стусло для запила углов в широком диапазоне

Фото 2. Магнитное стусло для запила углов в широком диапазоне

Для изготовления стусла не используют дорогие материалы. Если профессиональные стусладостаточно дорогие. В магазине их можно приобрести по цене  от одной до десяти и более тысячи рублей. То при самостоятельном изготовлении затраты составят меньше сотни рублей, без учета стоимости специальной ножовки. Ножовка, конечно, стоит дорого, но использовать её можно и для иных работ. А возможно ручная пила, подходящих характеристик, имеется в вашем хозяйстве.

Стусло своими руками – хороший выход в некоторых случаях, например при:

  • отсутствии возможности приобрести его в магазине, тем более, что  изготовить это приспособление очень просто;
  • необходимости подрезать углы не стандартных плинтусов, больших или наоборот маленьких, которые не помещаются или неудобно пилить в обычном стусле;
  • необходимости быстро поменять старое, пришедшее в негодность, стусло, так как оно  быстро стирается  из-за расширения шаблонных щелей;
  • обучении столярному мастерству в качестве учебного пособия.

Инструменты и материалы

Для того чтобы изготовить стусло своими руками необходимо иметь следующие инструменты и материалы:

  • отрезные доски любых твердых пород толщиной – 20 мм, можно использовать обрезки некондиционной фанеры – толщиной 10 мм, остальные размеры досок произвольные, исходя из конкретных потребностей – 2 шт.,
  • доска, по толщине соответствующая боковинам, в качестве основания стусла – 1 шт.;
  • ножовка плотницкая с мелкими зубцами и обушком, для пропила деревянных досок (плинтусов);
  • ножовка по металлу – 1 шт.;
  • конфирматы – 4 шт.;
  • шестигранный ключ к конфирматам – 1 шт.;
  • дрель 1 шт.;
  • набор сверл по дереву и ступенчатое для конфирматов – 1 набор ;
  • струбцины или тиски – 1 шт.;
  • транспортир, линейку для определения углов перед запилами – 1 шт.;
  • карандаш для разметки – 1 шт.
  • Узкий надфиль или шлифовальная бумага.

Подбираем подходящую ножовку для стусла

Ножовка – это именно тот инструмент, который необходимо подобрать в первую очередь для того, чтобы сделать стусло своими руками. Именно под ножовку, а не наоборот, делают стусло. Идеально подходящая ножовка должна иметь полотно:

  • с мелкими зубцами;
  • тонкое;
  • с хорошей жесткостью.

Мелкие зубцы аккуратно пропиливают дерево. Тонкое полотно необходимо для идеального пропила ировного соединения двух концов плинтуса. Тонкие полотна всегда гибкие, а для ножовки стусла это недостаток. Избежать его поможет специальное ребро жесткости – обушко. Такая ножовка показана на фото 3. Она идеально подходит для пропила деревянных плинтусов.

Обушок на ножовке необходим для придания жесткости полотну

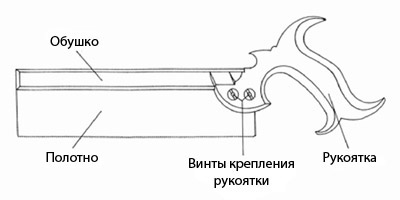

Фото 3. Обушок на ножовке необходим для придания жесткости полотну

Для полиуретановых потолочных плинтусов лучше использовать ножовку по металлу. У этого инструмента тонкое, ровное полотно, имеющее достаточную жесткость за счет натяжения полотна (фото 4.). Кроме того, ножовка по металлу, пригодится при изготовлении стусла для первоначального, ровного запила шаблонных прорезей.

Ножовка по металлу

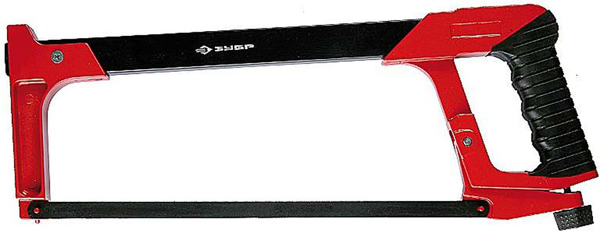

Фото 4. Ножовка по металлу

Готовим боковые стенки для будущего стусла

В качестве боковых досок (фото 5.), для изготовления стусло своими руками, используем обрезки фанеры или обрезную доску, размеры ориентировочные:

  • толщина 10 мм для фанеры и 20 мм для доски;
  • высота бортиков 30-50 мм,  подбирается индивидуально, для полиуретановых плинтусов можно выбрать высоту 30 мм, а для деревянных плинтусов  – 50 мм и выше;
  • длина бортиков стусла – 250 мм, можно чуть больше, значительно  увеличивать длину стусла не целесообразно, неудобно работать, исключение составляют не стандартного размера стусла, для выпиливания углов на массивных досках.

Выпиливаем абсолютно одинаковые боковины. Это важно, так как детали с разными размерами будет трудно правильно разметить. В нижней части заготовок делаем разметку под конфирматы.

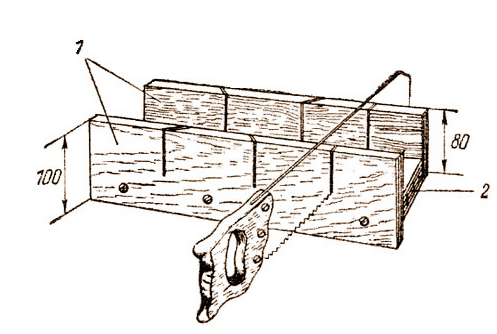

Фото 5. Боковые части (1) и основание стусла (2)

Делаем разметку будущих пропилов стусла

  1. Две заготовки боковин прикладываем друг к другу.
  2. Проверяем ровность краев, которые должны идеально совпадать друг с другом.
  3. Струбциной или тисками стягиваем две, соединенные вместе, заготовки.
  4. На средней линии находим и отмечаем точку из которой определим углы.
  5. Отмеряем угол 45 и 90 градусов на двух противоположных сторонах, как показано на (Фото 6.)
  6. Начинаем делать диагональные пропилы. Вначале используем ножовку по металлу. У нее очень мелкие зубцы, поэтому запил будет максимально ровным. Когда глубина пропила будет достаточной, для ровного пиления,работу продолжаем столярной ножовкой.
  7. Пропил делаем до уровня основания стусло. Глубже делать не надо.
  8. Таким же образом пропиливаем перпендикулярную щель, которая необходима на струбцине для ровного, перпендикулярного отпиливания концов плинтусов.
  9. Плоским, тонким надфилем или шлифовальной бумагой подчищаем внутреннюю поверхность пропилов.

Пример разметки стусло

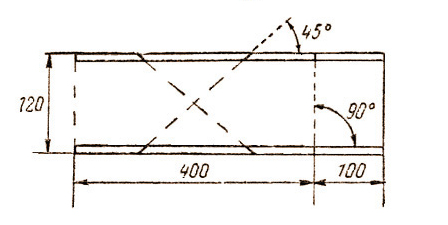

Фото 6. Пример разметки стусла

Соединяем заготовки для стусла своими руками

  • Прикладываем боковые части к основанию для того, чтобы соединить торцовую часть основания и боковую часть направляющих досок.
  •  По ранее сделанным отметкам высверливаем отверстия. Для сверления, вместо одного специального ступенчатого сверла для конфирматов, можно использовать два сверла с разными диаметрами, вначале, широким сверлом, делаем отверстие для основания конфирмата, а затем более тонким сверлом, совпадающим по диаметру  с резьбой соединения, высверливаем отверстие необходимой глубины в торце основания.
  • Конфирматами стягиваем детали. Для удобства можно сделать отверстие в центре стусла и закрепить его к ровному основанию, например к столу.
  • Клей можно не использовать, сделать стусло разборным.
  • Делаем запилы в основании стусла, которые в дальнейшем используем как метки для удобства работы.

Стусло своими руками из дерева с готовыми пропилами по бортам

Фото 7. Стусло своими руками из дерева с готовыми пропилами по бортам

Учимся правильно запиливать углы с помощью стусла

Изготовить стусло своими руками– это только половина дела. Для ровного, под желаемым углом, отпиливания плинтусов, необходимо уметь правильно пользоваться стуслом. Новичкам, без понимания принципа выпиливания углов, приходится помучаться, перед тем какуглы плинтусовполучатся такими как они должны быть. Прежде чем приступить к выполнению ответственной работы, потренируйтесь на дешевых полиуретановых плинтусах или на обрезках деревянных плинтусов.

Внимание! Основное правило, которое необходимо запомнить новичкам для понимания принципа, пользования стуслом – это соединяемые  плинтусы всегда имеют две части, правую и левую:

  • правый плинтус размещайте в стусле с правой стороны, угол отрезают на левой стороне плинтуса;
  • левый плинтус размещайте в стусле с левой стороны, угол отрезают на правой стороне плинтуса.

Когда приобретете опыт правило можно не игнорировать. Это правило для новичков.

Еще одно правило – это прижимание плинтусов к разным сторонам стусла к дальней или к ближней от мастера стороне стусла. Правила, чуть позже, рассмотрим на примерах, которые встречаются при ошибках работы со стуслом.

Выделяют четыре основные ошибки, которые совершают новички, неправильно использующие стусло.

1) Первая ошибка –  неправильный замер плинтусов.На практике, после того как были отпилены углы, они почему-то получались либо короче, либо длиннее необходимой величины.

Для того, чтобы избежать эту ошибку необходимо длину плинтуса, перед запилом углов, отмерять с запасом в большую сторону от 50 мм. Расстояние плинтуса с уже  спиленным углом отмерять по вершине угла, с запасом до 10 мм. Это расстояние может меняться в зависимости того насколько в помещении ровные углы. Если углы ровные, длину плинтуса делают с запасом до 5 мм. При ошибках измерения лучше разделить целый плинтус на части и корректировать его размеры не по углам, а на периферии, за счет прямых вставок.

2) Вторая ошибка – путаница относительно отпиливания внутреннего и наружного угла.

Внутренний угол –  вершина направлена внутрь от наблюдателя

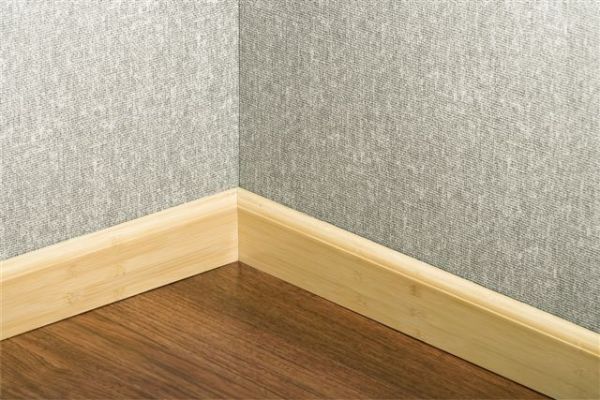

Фото 8. Внутренний угол –  вершина направлена внутрь от наблюдателя

Для отпиливания внутреннего угла напольного плинтуса сделать следующее:

  • стусло разместить на столе параллельно относительно вас;
  • плинтусы прижиматьк противоположной от вас стороне стусла (когда поймете принцип можете это правило не соблюдать);
  • правый плинтус разместить с правой стороны и подвести к линии, идущей по диагонали, снизу в верх справа — налево, отпилить угол;
  • левый плинтус разместить с левой стороны и подвести к линии, идущей по диагонали, снизу вверх слева – направо, отпилить угол;
  • соединить правую и левую части плинтуса получается угол с вершиной от вас – получился внутренний угол.

Наружный угол – вершина направлена наружу к наблюдателю.

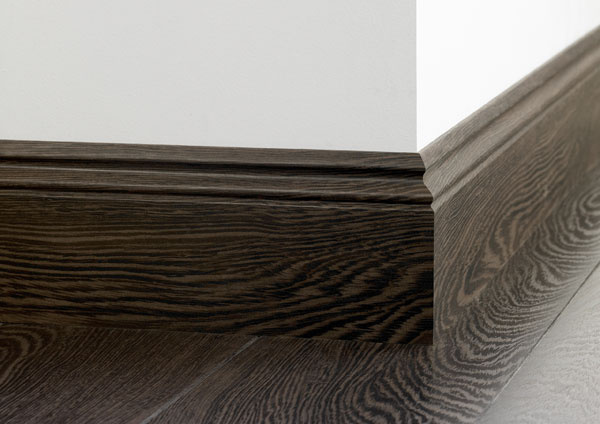

Фото 9. Наружный угол – вершина направлена наружу к наблюдателю

Для отпиливания наружного угла напольного плинтуса сделать следующее:

  • стусло разместить на столе параллельно относительно вас;
  • плинтусы прижимать к ближней от вас стороне стусла (когда поймете принцип можете это правило не соблюдать);
  • правый плинтус разместить с правой стороны и подвести к линии, идущей по диагонали, снизу вверх слева — направо, отпилить угол;
  • левый плинтус разместить с левой стороны и подвести к линии, идущей по диагонали, снизу вверх  справа — налево, отпилить угол;
  • соединить правую и левую части плинтуса получается угол с вершиной к вам – получился наружный  угол.

3) Третья ошибка – путаница относительно отпиливания потолочных плинтусов. Они расположены иначе относительно пола и поэтому запиливаются по разному в сравнении с половыми плинтусами.

Внутренний угол потолочного плинтуса

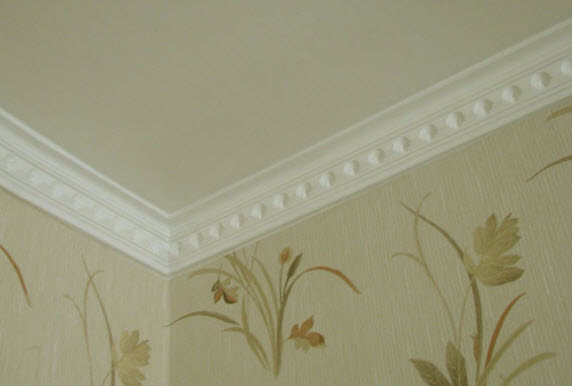

Фото 10. Внутренний угол потолочного плинтуса

Для отпиливания внутреннего угла потолочного плинтуса сделать следующее:

  • стусло разместить на столе параллельно относительно вас;
  • плинтусы прижимать к ближней от вас стороне стусла (когда поймете принцип можете это правило не соблюдать);
  • правый плинтус разместить с правой стороны и подвести к линии, идущей по диагонали, снизу в верх слева-направо, отпилить угол;
  • левый плинтус разместить с левой стороны и подвести к линии, идущей по диагонали, снизу вверх справа-налево, отпилить угол;
  • соединить правую и левую части плинтуса получается угол с вершиной от вас – получился внутренний угол.

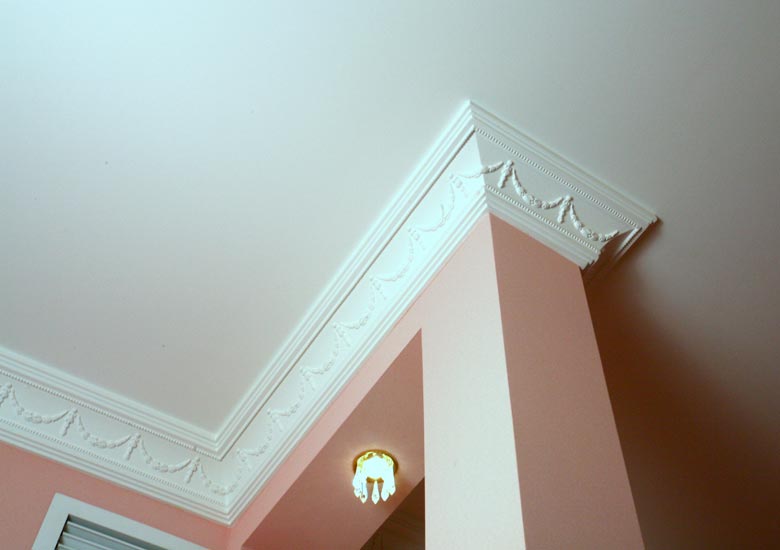

Наружный угол потолочного плинтуса

Фото 11. Наружный угол потолочного плинтуса

Для отпиливания наружного угла потолочного плинтуса сделать следующее:

  • стусло разместить на столе параллельно относительно вас (когда поймете принцип можете это правило не соблюдать);
  • плинтусы прижимать к противоположной от вас стороне стусла;
  • правый плинтус разместить с правой стороны и подвести к линии, идущей по диагонали, снизу в верх справа — налево, отпилить угол;
  • левый плинтус разместить с левой стороны и подвести к линии, идущей по диагонали, снизу вверх слева – направо, отпилить угол;
  • соединить правую и левую части плинтуса получается угол с вершиной к вам – получился наружный угол.

4) Четвертая ошибка – после отпиливания плинтусов с правильным углом они тем не менее не совпадают.

Ошибка в том, что перед отпиливанием, плинтусы в стусле были установлены не так как они будут закреплены на полу или потолке. Установите плинтус в стусле, перед запилом угла, так как он будет закреплен на поверхности пола или потолка.

Надеемся, наши советы как изготовить стусло своими рукамии как им правильно пользоваться, помогли вам в работе.
