Как проложить кабель под землей?
Для того, чтобы правильно проложить электрический кабель под землей, необходимо четко следовать определенному алгоритму действий, придерживаясь всех рекомендаций ПТЭЭП и ПУЭ. В противном случае, последствия неверно положенного и закопанного кабеля могут быть разными: повреждение кабеля, замыкания, удар током. Также немаловажно использовать качественный, способный на протяжении всего срока службы противостоять всем факторам, действующим в грунте, кабель.
Виды изоляции. Какой кабель выбрать?
Чтобы продлить долговечность и повысить надежность кабеля, его защищают изоляцией. Сегодня применяется два вида изоляции: бумажная с пропиткой (АСБ) и пластмассовая (кабель ВБбШВ и АВБбШВ).
К достоинствам бумажных с пропиткой можно отнести хорошие электрические показатели при сравнительной дешевизне. Такой кабель отлично зарекомендовал себя в условиях высоких температур, он достаточно долговечен. Но такое исполнение электрического кабеля имеет свои минусы, которые ставят под вопрос возможность их использования под землей. Их главный минус – повышенная гигроскопичность. Соответственно, если возник вопрос, как проложить бумажный пропитанный электрический кабель под землей, то необходимо знать, что его нужно защитить полностью герметичной оболочкой. Еще один, наиболее значимый, недостаток такого кабеля – особенность пропитки его оболочки, которая со временем стекает в нижнюю часть кабеля, чем существенно сокращает долговечность и изоляционную прочность.
Бронированный силовой кабель ВббШв

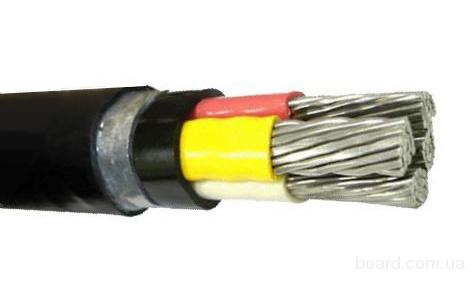

Кабель бронированный алюминиевый АВБбШв
Кабель с пластмассовой изоляцией отличается наиболее приемлемыми техническими характеристиками для применения под землей. Кроме этого, ВБбШВ и АВБбШВ широко используют для подачи электричества в условиях повышенной влажности и пожароопасности. Поскольку для производства изоляционной части такого кабеля используют полиэтилен или поливинилхлорид, наиболее опасные условия его эксплуатации — постоянный или периодический контакт с острыми и кромками твердых тел различного происхождения. Если такой кабель перед укладкой в грунт должным образом не защитить, то он может через некоторое время получить механические повреждения и выйти из строя.
Кстати, на сайте есть инструкция — разборный мангал своими руками — отличное решение для приготовления пищи на природе.
Если вас интересует как выполнить сервировочный столик своими руками, мы поделимся с вами нашими секретами.
Существуют также марки кабеля, которые хоть и имеют достаточно хорошие характеристики, но совершенно не подходят для закладывания в грунт. К таким маркам можно отнести КГ и ПУНПа.
Исходя из вышесказанного, можно сделать вывод, что оптимальным для проведения электрического тока под землей считается бронированный медный кабель ВБбШВ и бронированный алюминиевый кабель АВБбШВ. Их преимущество в том, что они достаточно защищены от всех возможных механических повреждений стальной броней. Благодаря этому, закладка такого кабеля в грунт не требует использования сплошной трубы, что значительно упрощает процесс.
Техника безопасности и последовательность действий
Как проложить кабель под землей и избежать неприятных ситуаций и несчастных случаев во время его эксплуатации, рекомендуется производить процесс укладки в приведенной ниже последовательности.
1. Необходимо наметить расположение будущей прокладки кабеля, учитывая следующие правила:
- Расстояние от большого дерева до кабеля – более 1000 мм.
- Расстояние от кабеля до фундамента какого-либо здания – 600-800 мм.
- Нельзя прокладывать кабель в тех местах, где предполагается повышенная нагрузка на грунт (например, парковка, дорога, пашня, место будущего строительства). Такие места нужно обойти.
- Пересечения трассы с другой инженерной сетью или другим кабелем необходимо исключить.
- При расположении двух параллельных кабелей, следует выдержать дистанцию 10 см. Когда кабеля пересекаются, то они должны расположиться на расстоянии более 15 см друг от друга и должны быть защищены футлярами длинной 2 м.
- Бронированный кабель необходимо укладывать, обязательно заземлив броню.

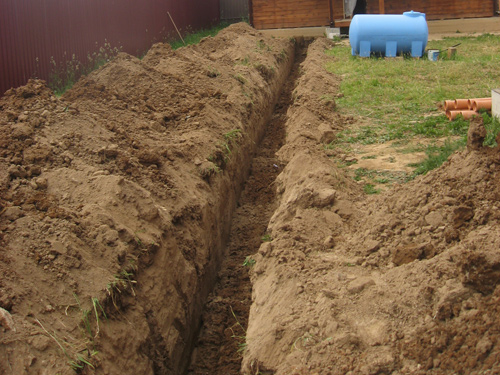

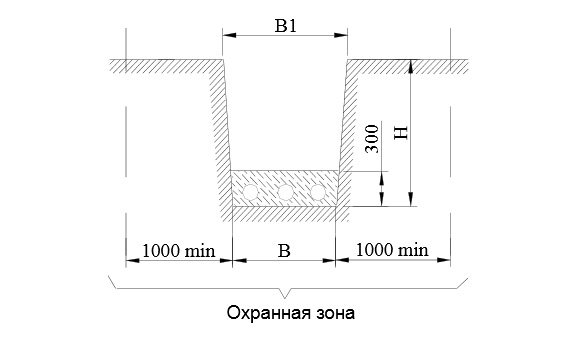

2. Подготовка траншеи. Удобнее всего оборудовать специальный канал для коммуникаций, который можно в любой момент открыть, и устранить возможную неполадку. Если это невозможно, тогда роют траншею глубиной 80-90 см, очищают ее от различных камней, осколков, кирпичей и прочих предметов, способных повредить оболочку кабеля.
3. Засыпка песчаной подушки. Толщина песчаной подушки около 10-15 см. Довольно тяжело равномерно заполнить траншею по всей длине, но толщина песка не должна быть меньше 5 см. Песок для подушки следует использовать самый обыкновенный, карьерный.
4. Подготовка кабеля. Начать ее следует с внимательной проверки внешней оболочки кабеля. Если обнаружились дефекты – их следует устранить сразу. Далее при помощи омметра или обычного тестера проводится проверка на замыкание между токопроводящими жилами и броней.
5. Защита кабеля. Строгого правила укладывания в траншею кабеля только в защитной трубе нет. Есть рекомендация защитить кабель футляром в тех местах, где это необходимо. Но лучше всего использовать дополнительную защиту в виде ПНД гофрошланга. Сверху на нее одеваются футляры и трубы, которые следует установить в местах пересечения трассы с дорожками и дорогами, различными коммуникациями, там, где возможен контакт с большим деревом или бетонной плитой, и где глубина траншеи не достигает 50 см.
6. Укладка кабеля в траншею. Главное условие – никогда не класть кабель в натяг и использовать следующие знания, как проложить свободно кабель под землей. Футляры размещаются в намеченных местах, а если где-то понадобился еще дополнительный футляр, его можно сделать из асбоцементных труб, разрезав вдоль и уложив в необходимое место, одев на кабель.
7. План расположения. На этом этапе необходимо составить и зарисовать в масштабе точный план расположения трассы со всеми измеренными расстояниями: от выходов кабеля и поворотов траншеи до столба, угла здания или крупного дерева. Не лишней будет пометка на стене здания в месте входа кабеля в землю.
8. Засыпка песком. Не менее 10 см. Если кабель выступает, его можно зафиксировать деревянным колышком, а затем присыпать.
9. Засыпка грунтом. Толщина 15 см. Грунт должен быть без крупных твердых предметов. Утрамбовать можно ногами.

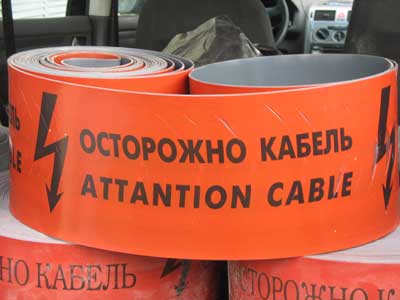

10. Укладка сигнальной ленты. Нужно следить за тем, чтобы середина ленты шла именно над кабелем. Также следует проверить наличие предупредительной надписи по всей длине ленты. Лента применяется взамен традиционно применяемой защиты кирпичом.
11. Окончательная засыпка грунтом. Грунт со временем осядет, поэтому его лучше сразу насыпать побольше.
12. Окончательная проверка сопротивления изоляции кабеля. Теперь необходимо проверить еще и на замыкание между кабелем и землей. Необходимо произвести всю работу с самого начала, если таковое обнаружится.
